Realizzazione di Impianto Fotovoltaico a Lusernetta (TO)

Realizzazione di Impianto Fotovoltaico a Lusernetta (TO)

Il Case History che andremo ad analizzare si riferisce alla realizzazione di un impianto Sunpower/Solaredge da 3,92 kWp (Moduli Sunpower E20 327Wp).

La particolarità di questo intervento è stata la scelta, condivisa con la committenza, di realizzare sulla pensilina esistente una copertura realizzata direttamente con i moduli FV.

Tale soluzione è conosciuta con il nome di “Copertura Fotovoltaica a Tenuta“, poiché richiedere materiali e una posa particolare onde evitare il passaggio di acqua piovana al di sotto dei moduli Sunpower.

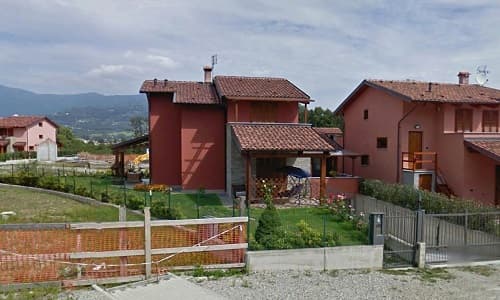

Google Street View

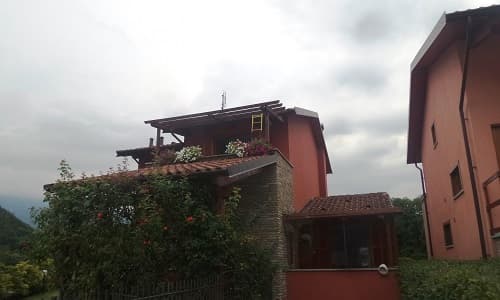

Fotografia relativa al primo sopralluogo esecutivo

La soluzione iniziale prevedeva l’installazione di tutti i n°12 moduli E20-327Wp sulla falda in alto.

Durante la progettazione è emerso come la soluzione tecnica di suddividere in due parti il campo FV, ben si sposava con l’interesse nel realizzare una copertura per la pensilina esistente.

L’installazione del campo si è quindi suddivisa in 4 step progressivi:

  • Consolidamento della struttura esistente per renderla strutturalmente adatta a sostenere in peso dei moduli (comprensivo dell’aumento del carico neve aggiuntivo);
  • Predisposizione giunti e barre sulla pensilina consolidata;
  • Posa moduli su pensilina e primo cablaggio stringa;
  • Fissaggio e posa restante campo FV su copertura in tegole.

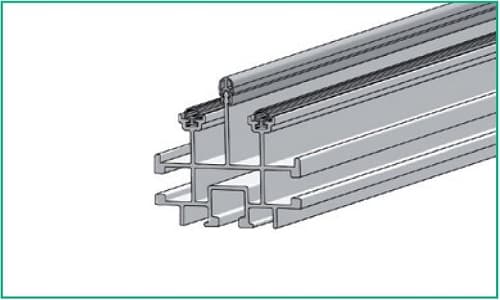

Dettaglio della Barra con soluzione “Fotovoltaico a tenuta”

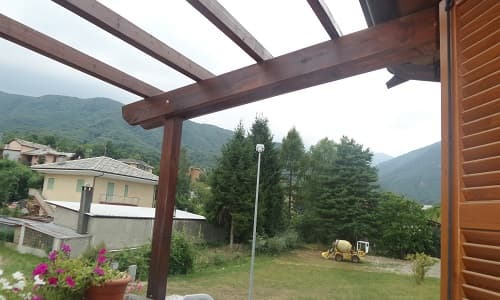

Vista verso OVEST – Prima dell’intervento


Dettaglio procedimento di installazione “Fotovoltaico a tenuta”

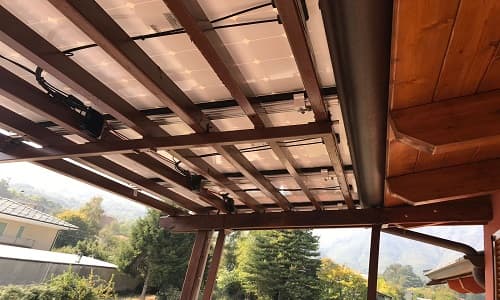

Vista verso OVEST – Dopo l’intervento

I 3,92 kWp sono stati quindi così suddivisi:

4 moduli Sunpower con la soluzione “Fotovoltaico a tenuta” – 1,31 kWp

8 Moduli Sunpower con installazione standard su tetto in tegole  – 2,61 kWp

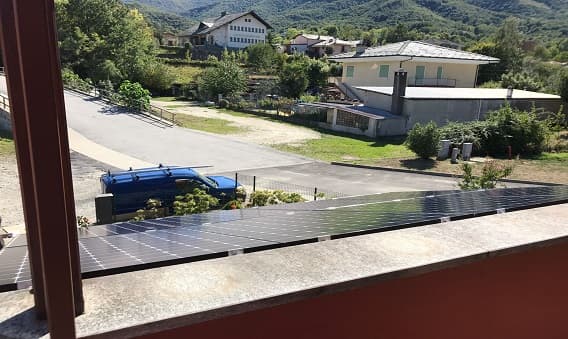

Vista dal terrazzo – Dopo l’intervento


Vista dell’immobile – Dopo l’intervento
