ELIMINAZIONE DELLA CALDAIA A METANO PER UNA NUOVA CASA GAS FREE
Da una nostra DIAGNOSI ENERGETICA, abbiamo successivamente progettato e realizzato la riqualificazione energetica completa di un immobile riscaldato con una vecchia caldaia a metano, a Perosa Argentina, in provincia di Torino.
Abbiamo eliminato la caldaia a metano esistente per riscaldamento, l’acqua calda sanitaria e per la cottura cibo; il risultato finale è una CASA GAS FREE, in grado di scaldarsi esclusivamente tramite la PDC di nuova installazione.
Per garantire alla pompa di calore HITACHI di lavorare efficacemente sui radiatori esistenti, è stata eseguita un’analisi dei termosifoni al fine di verificare che fossero sufficienti a garantire il comfort interno.
L’impianto fotovoltaico monofase SUNPOWER garantisce la copertura dei consumi di energia elettrica su base annuale, mentre il sistema d’accumulo TESLA PowerWall aumenta l’autoconsumo.
Per avere una CASA GAS FREE, in una località montana in provincia di Torino con temperature di progetto di -10,1°C esterni, con la pompa di calore HITACHI YUTACHI come unico generatore di calore, abbiamo dovuto mettere in campo tutte le nostre conoscenze nel settore che si sviluppano dal 2011 per le CASA GAS FREE, garantendo efficienza e sicurezza.
LA DESCRIZIONE DEGLI IMPIANTI GAS FREE
Il sistema edificio è così composto:
- n°15 moduli fotovoltaici SUNPOWER MAX3 da 400 Wp
- Sistemi di fissaggio con supporti SUNBALLAST tipo Vela 5°
- n°15 ottimizzatori SolarEdge P505 con sistema SAFE DC
- n°1 Inverter SolarEdge SE6000H con Monitoraggio integrato
- n° 1 TESLA PowerWall 2 da 13,5 kWh di capacità con sistema “BLACK OUT”
- n°1 Pompa di calore HITACHI, modello YUTAKI M RASM- 11 kWn monofase, per il riscaldamento + ACS
- Rifacimento completo della centrale termica con nuovi circolatori, nuovo autoclave, nuovi accumuli;
- Insufflaggio delle pareti con SUPAFIL
- Coibentazione del sottotetto con STIFERITE

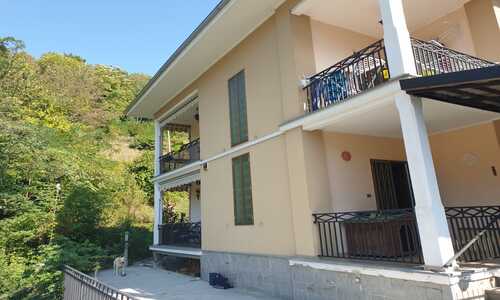

Sopraluogo abitazione – provincia di Torino

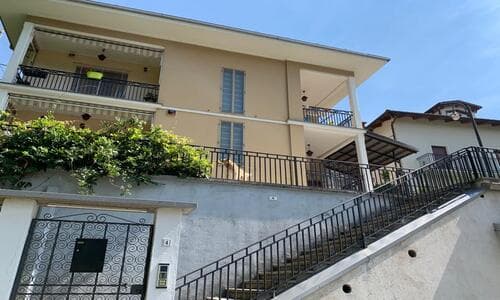

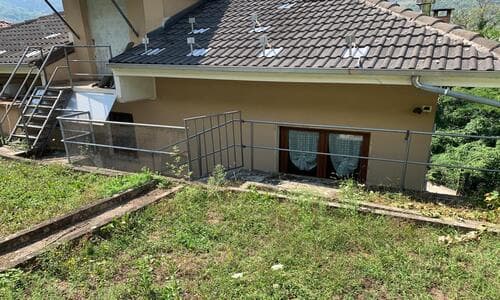

Foto preliminare – lato OVEST
Coibentazione Sottotetto
- Coibentazione del sottotetto con pannelli di STIFERITE
I pannelli di STIFERITE consentono di ridurre l’emissione di sostanze nocive per l’aria, di diminuire le perdite di energia per riscaldamento di oltre il 60%, di risparmiare risorse energetiche e rappresentano dunque un importante e necessario contributo alla tutela dell’ambiente.

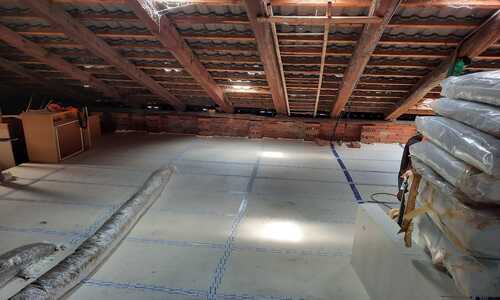

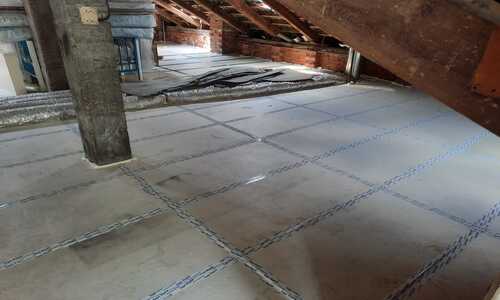

Dettaglio coibentazione sottotetto con STIFERITE
Coibentazione sottotetto – abitazione montana in provincia di Torino
Sopralluogo Preliminare FV
Durante il sopralluogo esecutivo, abbiamo riscontrato che sul tetto dell’abitazione non era possibile installare un’impianto fotovoltaico, data la presenza dei pannelli solari termici.
Pertanto, insieme alla committenza, si è deciso di optare per un installazione a terra con strutture di supporto in CA SUNBALLAST, in modo da garantire la massima efficienza di ogni pannello nel minor spazio possibile.
Installazione impianto Fotovoltaico
- n°15 moduli fotovoltaici SUNPOWER MAX3 da 400Wp
I moduli fotovoltaici Sunpower combinano la migliore efficienza e la migliore durata nel tempo, fornendo così una maggiore produzione di energia in spazi ridotti e in ogni condizione di luce.
Grazie all’efficienza dei moduli SUNPOWER Maxeon 3 permettono di ottenere maggiore potenza nel mino spazio. - n° 15 Ottimizzatori SOLAEREDGE P505 con sistema SAFE-DC
Grazie agli ottimizzatori di potenza della SOLAREDGE rendiamo indipendente ogni singolo pannello, evitando che eventuali ombreggiamenti o malfunzionamenti influiscano negativamente sull’intera stringa.
L’installazione di un ottimizzatore sotto ogni singolo pannello permette inoltre di poter ottenere un monitoraggio dell’impianto preciso e costante. - Sistemi di fissaggio con supporti SUNBALLAST tipo Vela 5°
Con i sistemi di fissaggio Sunballast a Vela, garantiamo la miglior resa possibile dei pannelli nel minor spazio possibile.
Grazie alla loro inclinazione permettiamo ai pannelli Sunpower di rendere al massimo in ogni momento della giornata.
Sopralluogo per posa campo fotovoltaico con sistema SUNBALLAST

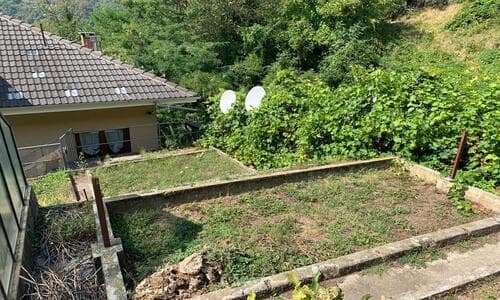

Situazione esistente – terrazzamento per posa impianto fotovoltaico a terra

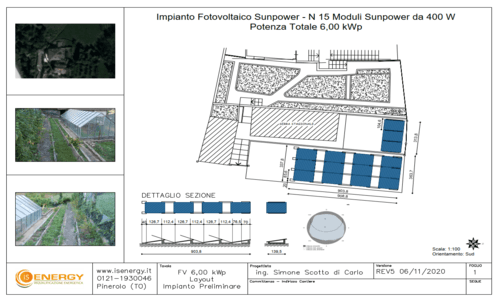

Layout del campo fotovoltaico con sistema di fissaggio SUNBALLAST

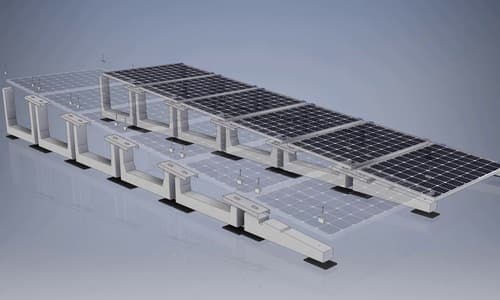

Render dell’impianto fotovoltaico con supporti SUNBALLAST a Vela

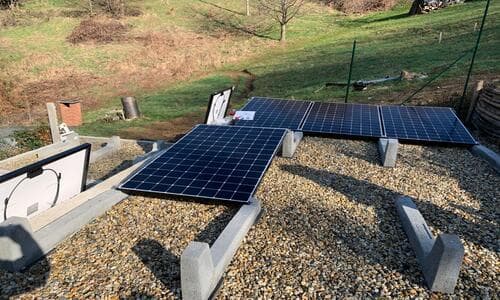

Posa impianto fotovoltaico a terra con sistema SUNBALLAST

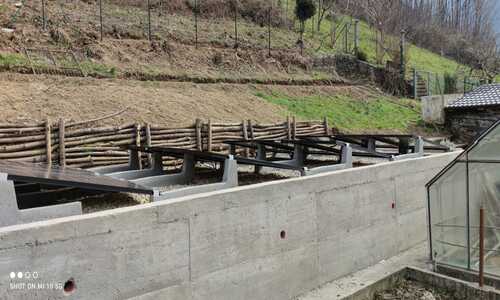

Dettaglio dei sistemi di fissaggio SUNBALLAST a Vela

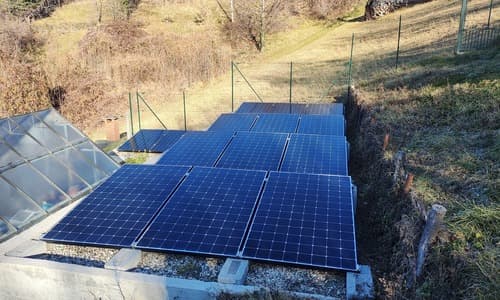

Fine lavori impianto fotovoltaico a terra con sistema SUNBALLAST

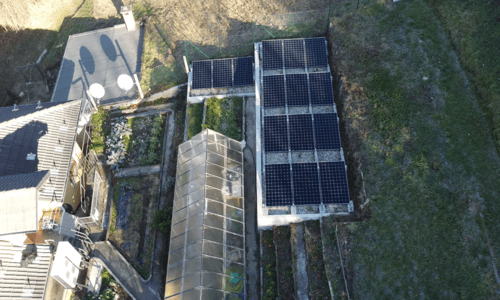

Ultimazione impianto fotovoltaico – in montagna provincia di Torino (TO)
Quadristica impianto fotovoltaico con sistema d’accumulo
- n° 1 Inverter SOLAEREDGE HD WAVE
L’inverter SolarEdge converte in modo efficiente la corrente continua fornita dai moduli in corrente alternata così che si possa usare in autoconsumo o immessa in rete.
Inoltre riceve tutti i dati forniti da ogni singolo ottimizzatore posto sotto ogni pannello, così da offrire un monitoraggio avanzato dell’impianto. - n°1 Batterie d’accumulo TESLA PowerWall 2
Il sistema d’accumulo TESLA PowerWall 2 da 13,5 kWh permette di usufruire dell’energia prodotta (e stoccata) durante la notte, aumentando l’autoconsumo e riducendo i prelievi notturni.
La batteria TESLA POWERWALL2 ha una potenza di carica e scarica di 5kW, una capacità di 13.5kWh, garanzia di n°10 anni (cicli illimitati)

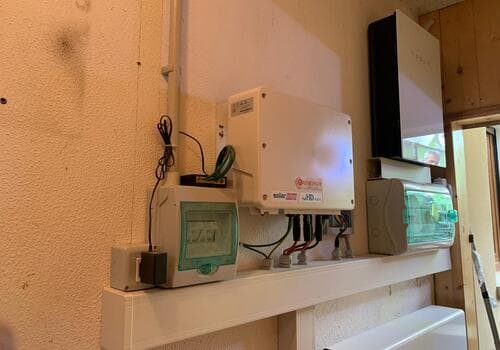

Posa quadri ed inverter dell’impianto fotovoltaico e sistema di accumulo TESLA

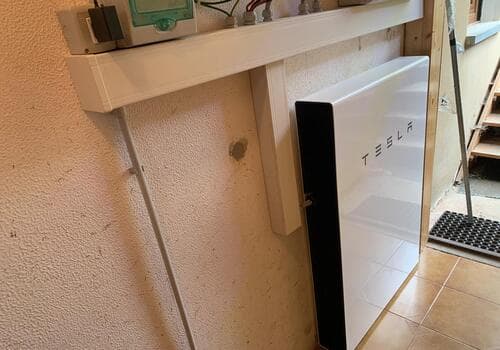

Dettaglio sistema d’accumulo TESLA Powewall 2 – provincia di TORINO
Stato preliminare dell’abitazione
La committenza utilizzava come generatore di calore una vecchia caldaia a metano posizionata nel sottotetto, senza coibentazione.
Dell’impianto esistente abbiamo riutilizzato soltanto il serbatoio (vedi foto sottostante).
Vecchia Caldaia a metano

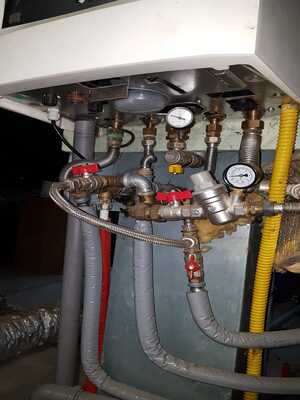

Dettaglio tubature caldaia esistente
Puffer caldaia esistente – Perosa Argentina (TO)
Radiatore in ghisa esistente

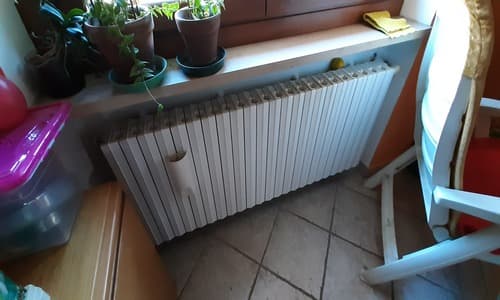

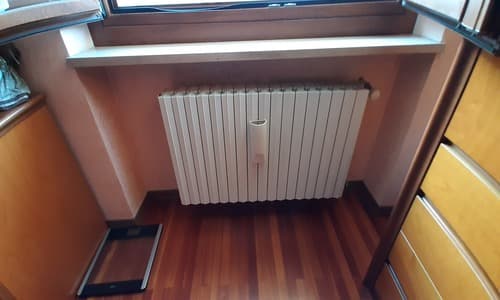

Termosifone in ghisa nel sottofinestra in salotto
Pompa di calore HITACHI
- n°1 Pompa di calore HITACHI, modello YUTAKI M RASM- 11 kWn monofase, per il riscaldamento + ACS
La Yutaki M è la pompa di calore ad alta efficienza di HITACHI, per il riscaldamento a media/bassa temperatura e la produzione di acqua calda sanitaria.
Questa pompa di calore garantisce acqua calda a 55°C fino a -20°C esterni.
La Yutaki M, grazie al ciclo termodinamico e all’utilizzo dell’aria come fonte rinnovabile (circa il 75%) è uno dei sistemi più efficienti per il riscaldamento e produzione di acqua calda sanitaria (ACS)

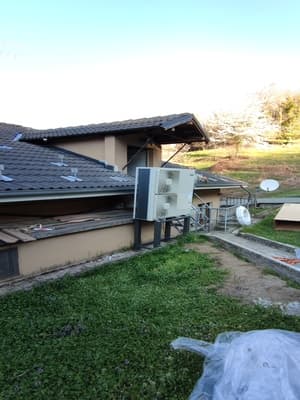

Posa pompa di calore HITACHI – vista laterale

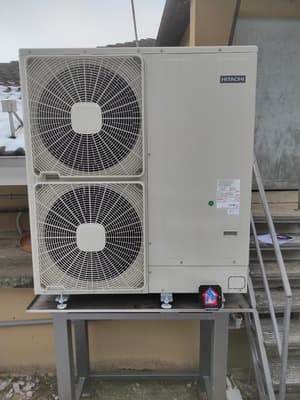

Fine lavori pompa di calore HITACHI – in montagna
