Fotovoltaico a Macello: fotovoltaico con accumulo

Interventi e installazioni

Rispetto ai 14 moduli installati sulla falda Est del fabbricato, sono stati installati 8 moduli sulla falda Ovest (n°4 di nuova installazione e n°4 riposizionati prendendoli dalla falda Est), tali da garantire una produzione durante le fasi pomeridiane della giornata.

Il risultato fine si compone quindi di n°18 moduli Sunpower suddivisi con il seguente criterio:

• n°8 pannelli fotovoltaici Sunpower posizionati sulla falda OVEST
• n°10 pannelli fotovoltaici Sunpower posizionati sulla falda EST
• Batteria di accumulo elettrica LG CHEM RESU da 10 kWh

Installazione linea vita per Fotovoltaico

La LEGGE REGIONALE 6R del 23 Maggio 2016, definisce come per i lavori in copertura o anche la semplice manutenzione ordinaria, sia necessario l’utilizzo di sistemi di sicurezza idonei Per l’installazione in sicurezza dell’ampliamento del campo FV è stata installata una linea vita RIWEGA. In questo particolare caso si è proceduto all’installazione di una linea vita, tramite la posa di cavo metallico fissato sul colmo esistente.

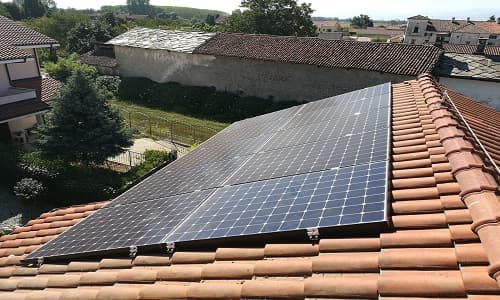

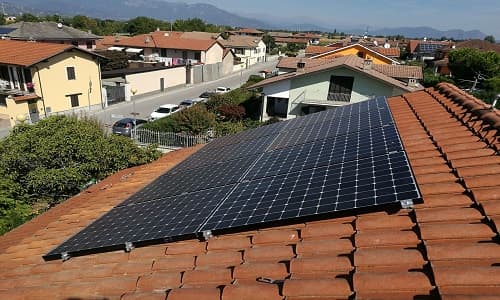

Posa nuovi moduli Sunpower

Dopo aver installato la linea vita è stato quindi possibile accedere alla copertura in sicurezza e installare i 4 moduli aggiuntivi.

A fine installazione il campo risulta essere passato da n° 14 Sunpower E20-327Wp, potenza di picco 4,58 kWp. (collegamento tramite un’unica stringa) a n° 18 Sunpower E20-327Wp, potenza di picco 5,89 kWp. (collegamento tramite 2 stringhe da 8 moduli). Per questo intervento abbiamo scelto di continuare con i moduli Sunpower perché rispetto ai pannelli convenzionali, anche senza sole, forniscono il 60% in più di energia già dal primo anno (e dopo 25 anni la differenza raggiunge quasi il 100%).

Installazione Batteria LG Chem da 10 kWh

Per eliminare la dipendenza dall’energia elettrica e ridurre drasticamente i costi in bolletta, è essenziale non solo scegliere con cura un impianto fotovoltaico adatto alle proprie necessità, ma anche dotare la propria abitazione di batterie di accumulo per l’energia solare in eccesso. Questo sistema consente di ottimizzare l’autoconsumo, immagazzinando l’energia non utilizzata per adoperarla quando serve. Per le esigenze di questa abitazione abbiamo optato per una batteria LG Chem da 10 KWh: quando l’autoconsumo è soddisfatto l’inverter procede alla ricarica dell’accumulo elettrico in modo da immagazzinare l’energia e renderla disponibile in mancanza di irraggiamento solare. Inoltre se la produzione di energia elettrica riesce a garantire totalmente l’autocosumo e la batteria risulta già carica, il sistema procede all’immissione dell’energia residua in rete. Il funzionamento abbinato di tutti i componenti dell'impianto permette di raggiungere un risparmio in bolletta pari a circa il 90%; questo valore è rappresentato dalla somma di Autoconsumo (80%) e Scambio Sul Posto (10%).

La prima foto rappresenta lo stato di fatto dell’impianto FV, all’interno del locale inverter.

Si possono notare i singoli elementi, da sinistra verso destra:

• Inverter Solaredge SE5000;
• Contatore di Produzione;
• Quandretto Elettrico comprensivo di Smart meter, necessario per la comunicazione con la batteria LG;
• Interfaccia Solaredge Sesti, necessaria per la gestione della batteira;
• Batteria al Litio LG CHEM da 10 kWh.

Il sistema lavora secondo il seguente ordine di priorità:

• Autoconsumo; la produzione dei moduli viene direttamente utilizzata per sopperire alle richieste elettriche dell’abitazione.;
• Carica della Batteria LG Chem RESU 10 kWh; se l’autoconsumo è soddisfatto l’inverter procede alla ricarica del’accumulo elettrico in modo da immagazzinare l’energia e renderla disponibile in mancaza di irraggiamento solare.
• Immissione in rete; se la produzione di energia elettrica riesce a garantire totalmente l’autocosumo e la batteria risulta già carica, il sistema procede all’immissione dell’energia residua in rete.

Il funzionamento abbinato di tutti componenti permette di raggiungere un risparmio in bolletta pari a circa il 90%; questo valore è rappresentato dalla somma di Autoconsumo (80%) e Scambio Sul Posto (10%).

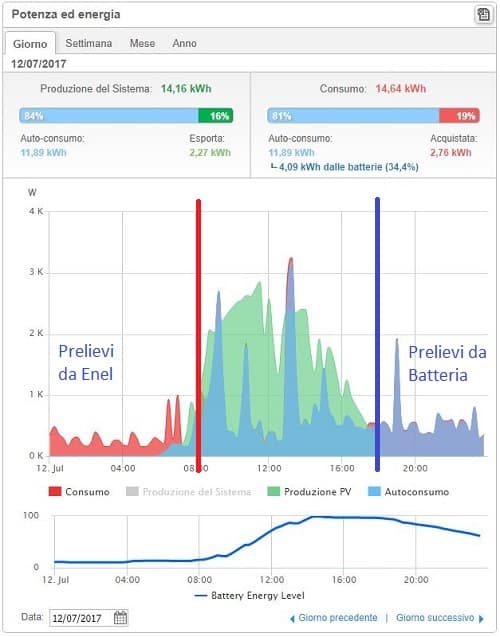

Il primo grafico, invece, rappresenta la gestione dell’energia elettrica relativa al giorno dell’installazione dell’accumulo elettrico: il giorno stesso, il grafico evidenzia un prelievo notturno (lato sinistro – “Prelievi da Enel”) che corrisponde all’energia elettrica richiesta dalla casa. La sera stessa, la medesima richiesta rimane ma, i consumi vengono gestiti dalla batteria (lato destro – “Prelievi dalla Batteria”).

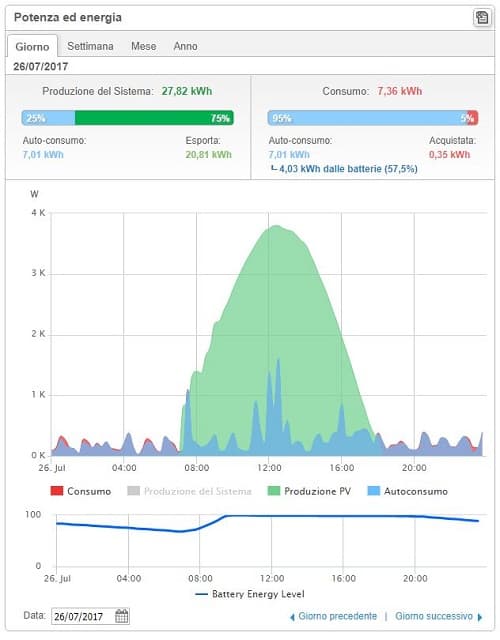

Il grafico a destra, invece, rappresenta l’utilizzo dell’accumulo elettrico “a regime”: i consumi durante il periodo di produzione dell’impianto FV (sovrapposizione blu e verde) sono direttamente autoconsumati; viene direttamente utilizzata l’energia prodotta dal campo FV. I consumi notturni sono sempre autoconsumati, viene però utilizzata l’energia prodotta durante la giornata e immagazzinata all’interno dell’accumulo al litio LG Chem Resu da 10 kWh.

Come è possibile notare dai grafici il sistema è in grado di garantire una continua autonomia dal fornitore di energia elettrica.
