Una casa GAS FREE con pompa di calore su termosifoni (radiatori in ghisa)
In ambito residenziale il nostro obiettivo è sempre stato quello di permettere agli edifici di raggiungere lo stato di GAS FREE. Anche in questo caso, dove erano presenti dei classici radiatori in ghisa, il nostro obiettivo è stato raggiunto con successo.
SENZA GAS METANO:
- Riscaldamento
- Produzione di ACS
- Ventilazione Meccanica Localizzata Lunos
Il traguardo GAS FREE è stato reso possibile utilizzando una PDC per la gestione di riscaldamento e ACS, abbinata ad un Impianto Sunpower Solaredge da 5,89 kWp.
Casa Gas Free è un marchio registrato IS ENERGY
Sopralluogo esecutivo – Impianto Fotovoltaico e Linea vita

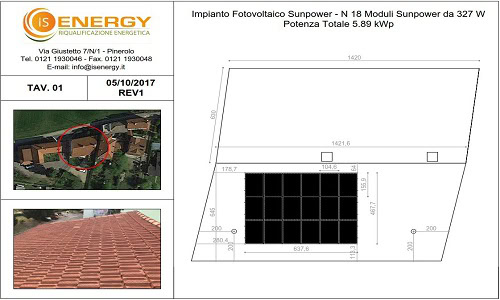

Layout FV – Disposizione Moduli secondo progetto esecutivo

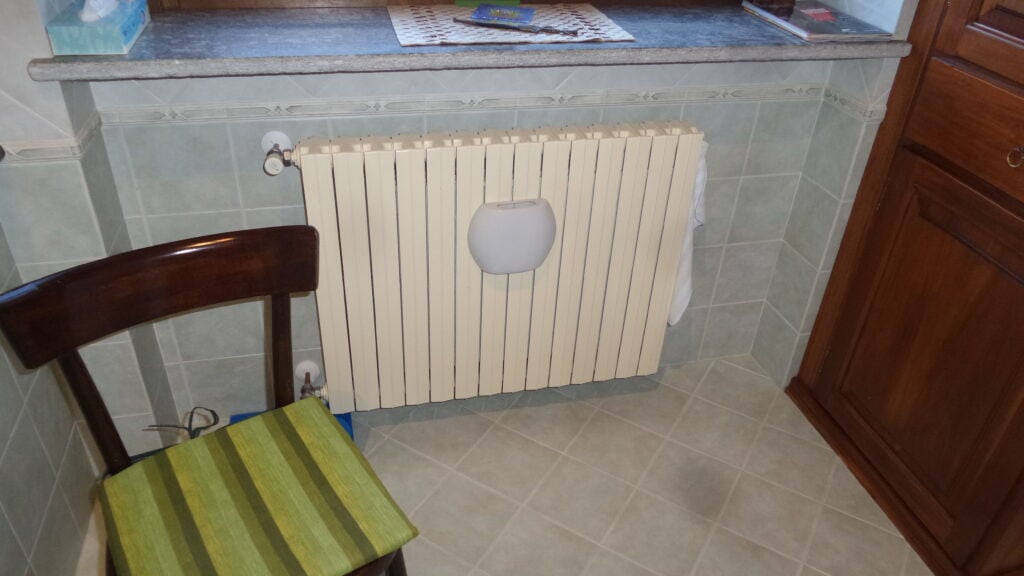

Radiatore in ghisa esistente
Situazione della copertura prima dell’intervento

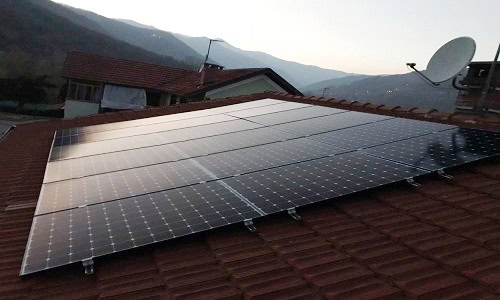

Situazione della copertura dopo l’installazione del campo FV

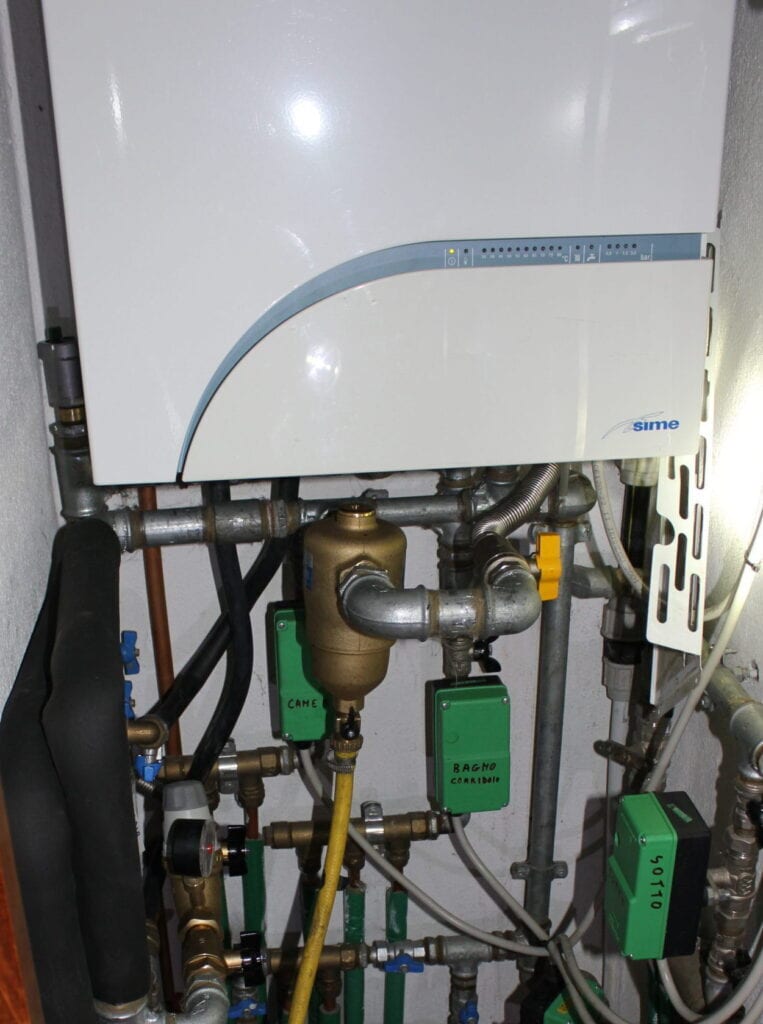

Caldaia a condensazione esistente e canna fumaria riutilizzata per la discesa cavi DC
All’interno dell’edificio era presente una caldaia a metano in posizione centrale, con sistema di emissione calore a radiatori in ghisa.
La nostra soluzione è stata elaborata tramite i seguenti step:
- Installazione accesso alla copertura in sicurezza ed realizzazione linea vita;
- Installazione campo FV e predisposizione elettriche per installazione inverter all’interno del locale caldaia;
- Installazione tubazioni e elementi idraulici per corretto funzionamento PDC (riscaldamento e ACS);
- Lavaggio impianto per massimizzare il rendimento della PDC su Radiatori a parete esistenti;
- Primo avvio PDC e collaudo;
- Rimozione caldaia esistente e Switch verso il sistema PDC appena avviato;
- Installazione Inverter e completamento impianto FV;
- Avvio inverter e campo FV ad alimentazione della PDC Hitachi.
Il lavaggio dell’impianto risulta fondamentale per poter garantire la massimizzazione del rendimento di sistema.
L’installazione deve garantire che le perdite di sistema sia ridotte quanto più possibile, per questo motivo è stato fondamentale prevedere:
- Un corretto isolamento delle tubazioni di mandata e ritorno dalla e alla PDC;
- Lavaggio dell’intero circuito esistente tramite pulizia di ogni singolo radiatore e utilizzo di Filmante per radiatori.
Condizioni dell’acqua “tecnica” dell’impianto di riscaldamento
Dettaglio ultimi step di lavaggio con filmante specifico per radiatori

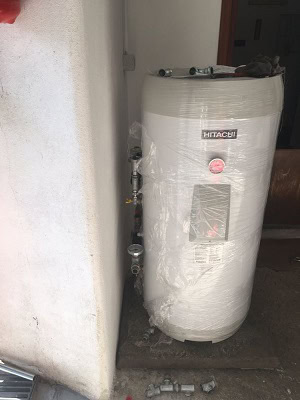

Posizionamento Bollitore in acciaio inossidabile Hitachi da 200 litri
Posizionamento Tubazioni Isolate verso PDC
Posizionamento Unità Esterna
Primo avviamento della PDC e programmazione centralina
Impianto completato in attesa dell’installazione del contatore di produzione
Fotografia situazione dopo extraisolameto
Dettaglio protezione e extra isolamento tubazioni
Per rendere possibile questo intervento sono state utilizzate le seguenti tecnologie abbinate ai rispettivi marchi, i quali rappresentano il meglio presente attualmente in commercio:
